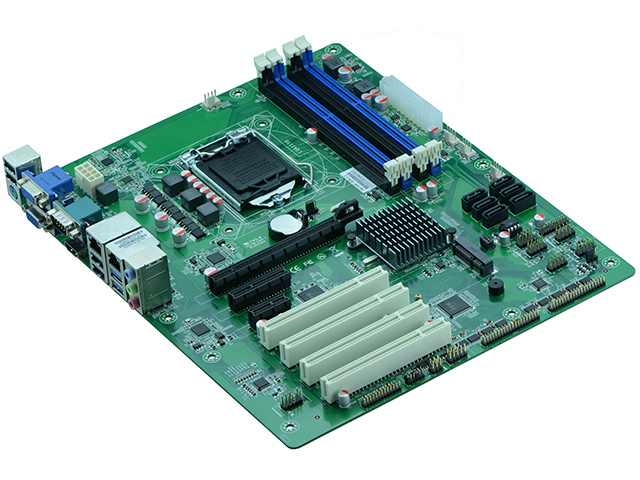

产品型号
|
Z87S-2A10 VER:1.0
|
|
处理器
|
支持LGA1150架构的4th Intel® Celeron/Pentium/Core™ i3/i5/i7处理器
|
|
芯片组
|
采用Intel H87高速芯片组
|
|
内 存
|
4* DDR3 DIMM内存插槽,支持双通道1600/1333/1066MHz内存,最大支持32GB
|
|
显示
|
集成Intel® HD Graphics图形控制器,2*VGA接口和1*HDMI1.4接口
|
|
|
支持单独显示、双显模式、扩展模式
|
|
网络
|
2* Intel® 82583V千兆网卡,支持网络唤醒、PXE功能
|
|
存储
|
6* SATA 3.0硬盘接口,SATA接口传输速度可达6Gbps
|
|
|
1* MSATA固态硬盘接口(和SATA1二选一),传输速度可达6Gbps
|
|
音频
|
集成ALC662 6声道高保真音频控制器,支持MIC、Line_out、Line_in
|
|
扩展插槽
|
1* PCI-E 16x插槽,1* PCI-Ex4插槽,1* PCI-Ex1插槽
|
|
|
4* PCI扩展插槽
|
|

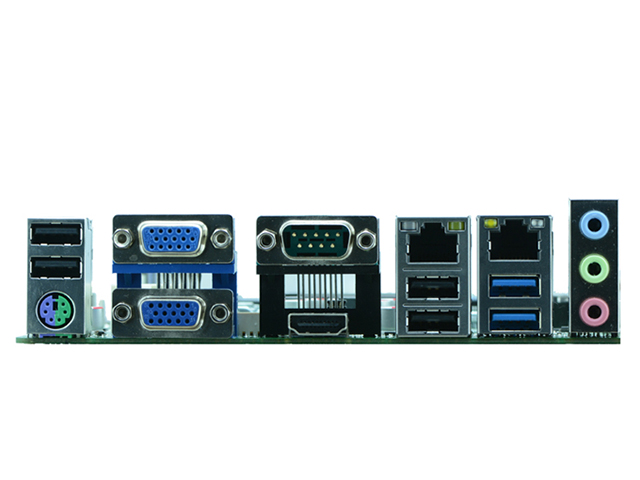

背板I /O接口
|
1* PS/2键盘鼠标接口
|
|
|
2* VGA显示接口
|
|
|
1* HDMI显示接口
|
|
|
1* RS232串口
|
|
|
4* USB 2.0接口
|
|
|
2* USB 3.0接口
|
|
|
2* RJ-45 千兆网络接口
|
|
|
1* Line out接口(绿色)、1* Line in接口(蓝色)、1* MIC接口(红色)
|
|
内置I/O接口
|
1* JVGA1显示接口 1*12pin（与VGA1同信号）
|
|
|
1* PS/2键盘鼠标接口 1*6pin（与UK1同信号）
|
|
|
9* RS232插针串口(COM1/2支持5V/12V带电功能,COM3支持RS485/422功能)
|
|
|
1* LPT打印口 2*13pin
|
|
|
1* 前置音频接口 2*5pin
|
|
|
6* USB 2.0接口 2*5Pin
|
|
|
2* USB3.0接口 2*10pin
|
|
|
1* 前面板功能按钮和指示灯接口 2*5pin
|
|
|
1* 24pin ATX电源输入接口
|
|
|
1* 8pin ATX电源输入接口
|
|
风扇接口
|
2*4pin CPU智能风扇接口，2* 4pin系统智能风扇接口
|
|
GPIO
|
支持4路输入输出GPIO功能
|
|
BIOS
|
64Mb Flash ROM
|
|
看门狗
|
支持硬件复位功能(256级，0~255秒)
|
|
操作系统
|
Windows 7/Windows 10 /Linux
|
|
电源类型
|
采用24Pin ATX电源供电
|
|
工作温度
|
-10℃～60℃
|
|
储存温度
|
-20℃～70℃
|
|
工作湿度
|
5～90%相对湿度,无冷凝
|
|
尺 寸
|
305mm x 245mm
|
